水晶頭是一種能沿固定方向插入并自動防止脫落的塑料接頭，俗稱"水晶頭"，專業術語為RJ-45連接器(RJ-45是一種網絡接口規范，類似的還有RJ-11接口，就是我們平常所用的"電話接口"，用來連接電話線)。之所把它稱之為"水晶頭"，是因為它的外表晶瑩透亮的原因。水晶頭適用于設備間或水平子系統的現場端接，外殼材料采用高密度聚乙烯。每條雙絞線兩頭通過安裝水晶頭與網卡和集線器(或交換機)相連。

       有朋友多次留言，提到各種水晶頭有什么不一樣，今天我們就來看下各種水晶頭不同之處。首先我們來看下RJ45與RJ11水晶頭有什么不同。

一、RJ45與RJ11水晶頭

1、RJ45水晶頭：我們通常所說的網絡水晶頭都是指的RJ45水晶頭，指的是由IEC (60)603-7標準化，使用由國際性的接插件標準定義的8個位置(8針)的模塊化插孔或者插頭。也就是說RJ45是一種國際標準化的接插件。主要用在以太網中，“RJ”表示注冊的插孔，“45”代表接口標準的序號。RJ45水晶頭通常端接在以太網線上，用來連接各種網絡設備，例如計算機、路由器、交換機等。

2、RJ11水晶頭：電話線用的那種四芯水晶頭就是RJ11水晶頭，它和RJ45水晶頭很類似，是西部電子公司（Western ElectricCo）開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW， 這里的x表示‘活性’，觸點或者打線針。例如， WE6W 有全部6個觸點，編號1到6, WE4W 界面只使用4針最外面的兩個觸點(1和6) 不用，WE2W 只使用中間兩針。對于RJ11，信息來源是矛盾的，它可以是2或者4芯的6針接插件。更加混淆的是，RJ11并不僅是用于代表6針接插件，它還指4針的版本。也就是說RJ11是一種非標的接插件。此外，RJ11也用于4針版本的模塊化接插件。

RJ45水晶頭和RJ11水晶頭的不同之處

結構不同

RJ45水晶頭是有8個凹槽和8個觸點（8p8c）的接頭，而RJ11水晶頭通常只有6個凹槽和4個觸點（6p4c），因此，RJ45水晶頭的體積要比RJ11水晶頭大。RJ11水晶頭通常可以插入到RJ45接口中，反之則不行，但是這里強烈建議不要將RJ11水晶頭用于RJ45接口。

線序標準不同

由于RJ45水晶頭和RJ11水晶頭的構造不同，其接線時的線序標準也有所不同。RJ11水晶頭一般只有6個凹槽和4個觸點（6p4c），而且其線序是固定的。

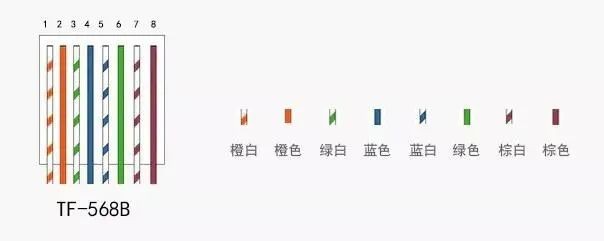

RJ45水晶頭接線時則有兩種線序標準：T-568A和T-568B。通過采用不同的標準，最后制作成的網線有直通型和交叉型兩種?，F(xiàn)在所有的網線制作都采用的是568B，線序如下：

橙白 橙 綠白 藍 藍白 綠 棕白 棕

二、超五類水晶頭與六類水晶頭的區別

了解超五類水晶頭與六類水晶頭區別，我們先來看下超五類線與六類線的區別。

超五類/五類芯徑：0.511，截面：19.625mm2

六類線芯徑：0.574 ，截面：30.1754mm2

1.超五類和六類兩種水晶頭的結構不同

      從前端看水晶頭的頭部，超五類水晶頭八個孔排列整齊，在一條水平線上。六類水晶頭則上下交錯，高低間隔，每四個在一條水平線上，8個小孔分布在兩條線上。兩種水晶頭的結構不同，必然有其道理，兩種水晶頭的最大工作頻率不同。

2.超五類和六類兩種水晶頭的參數不同

      超五類水晶頭最大工作頻率是100MHz，傳輸速率能夠達到100Mbps，六類水晶頭壓線片高低錯落抗干擾能力強，因此六類水晶頭的最大工作頻率能達到250MHz，傳輸速率可以達到1000Mbps。對于百兆網絡來說，兩種水晶頭都可以勝任，六類水晶頭可以替代超五類。而在千兆網絡環境下，超五類不能代替六類，否則可能影響最大傳輸速率，增大干擾，帶來不穩定因素。

      六類網線的銅芯比超五類網線的銅芯要粗。因為兩者的銅芯不同，導致了水晶頭內部的洞口也有差異，進線孔徑大小不一樣，超五類1.02mm，正六類1.08mm。

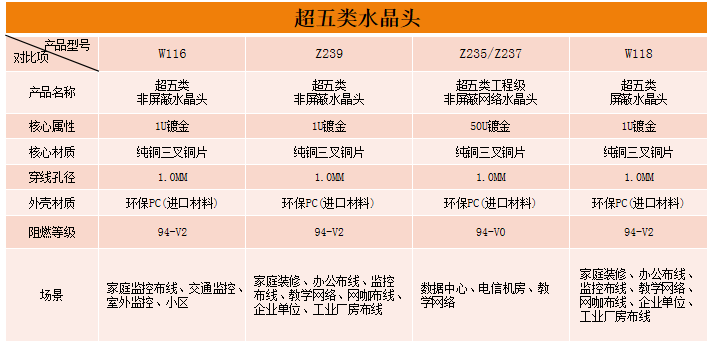

超五類水晶頭：超五類水晶頭正面，可以看出8根線芯一字排開；超五類水晶頭側面，壓接觸點有兩個齒。

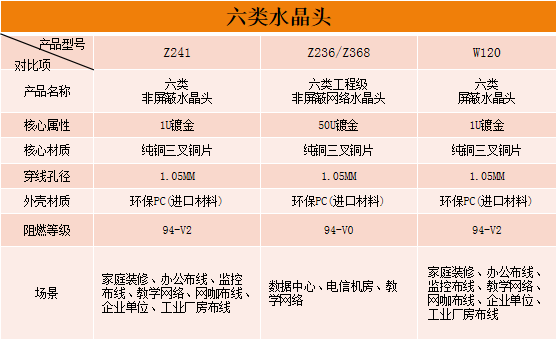

2、六類水晶頭

六類水晶頭的簡介六類水晶頭不同于傳統的超五類水晶頭，它由兩部分組成：內部的分線件和外殼。六類水晶頭正面，8根線芯交錯排列，六類水晶頭芯壓接觸點有三個齒。

3、六類水晶頭接線方法

正因為六類線水晶頭的特性，所以接線方式也有區別，多個了分線模塊（內塞）。

六類水晶頭具體接線步驟(關注金佳佰業資訊及視頻介紹)；六類線8根線芯上下交錯排布，排線孔較大，前部觸點上部有三個分叉，壓接進線芯后接觸面積較大，常用于千兆網絡，同時向下兼容百兆網絡。
